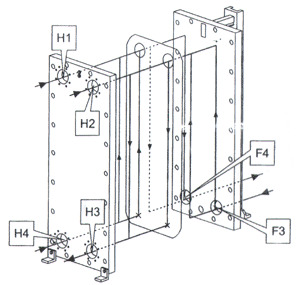

Схема компоновки моноблочного теплообменника

Расположение 6 патрубков на передней (Н) и задней (F) плитах
Н1	Вход обратного теплоносителя из системы отопления
Н2	Вход циркуляционной воды ГВС*
H3	Выход нагретой воды ГВС
H4	Вход горячего теплоносителя из теплосети
F3	Вход холодной водопроводной воды
F4	Вход общего обратного теплоносителя в теплосеть

Заполните опросный лист онлайн и отправьте его в технический отдел. Наши инженеры в кратчайшее время пришлют готовый расчет вашего теплообменника.
